05 X Ds Api理论基础

xDS API

概述

Envoy对xDS API的管理由后端服务器实现，包括LDS、CDS、RDS、EDS、SDS、HDS(Health Discovery Service)、RLS(Rate Limit Service)和MS(Metric Service)等；所有这些API都提供了最终的一致性，并且彼此间不存在相互影响；部分更高级别的操作(例如执行服务的A/B部署)需要进行排序以防止流量被丢弃，因此，基于一个管理服务器提供多类API时还需要使用聚合发现服务(ADS)API；ADS API允许所有其他API通过来自单个管理服务器的单个gRPC双向流进行编组，从而允许对操作进行确定性排序;

Envoy提供了基于Python和Golang的SDK，可以基于这些SDK开发各种DS服务器。也可以使用开源的DS管理服务器，例如istio（pilot）。

动态配置

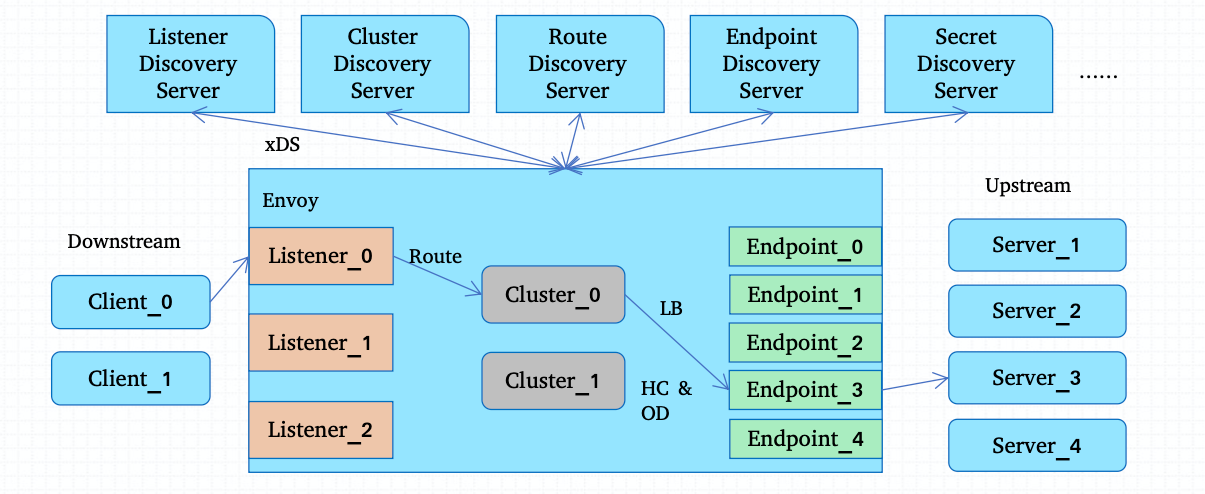

Envoy支持基于文件系统或通过查询一到多个管理服务器(Management Server) 来发现各种动态资源(配置信息)，这些发现服务及其相应的API联合起来称为 xDS API;

xDS API为Envoy提供了资源的动态配置机制，它也被称为Data Plane API

Envoy v2 API以Protocol Buffers的proto3语言定义，该API支持:

通过gRPC进行xDS API更新的流式传输，较之v1有效降低了更新延迟（双向流通道）
新的REST-JSON API，支持以YAML/JSON格式承载配置信息（轮训）
也支持基于文件系统的订阅，以REST-JSON或gRPC来传输更新

总之，Envoy通过订阅，指定要监视的文件系统路径、启动gRPC流或轮询REST- JSON URL来请求资源配置信息，后两种方法涉及使用DiscoveryRequest proto载荷发送请求，这三种方法中，资源均以DiscoveryResponse proto负载的形式进行响应。

Envoy资源的配置源(ConfigSource)

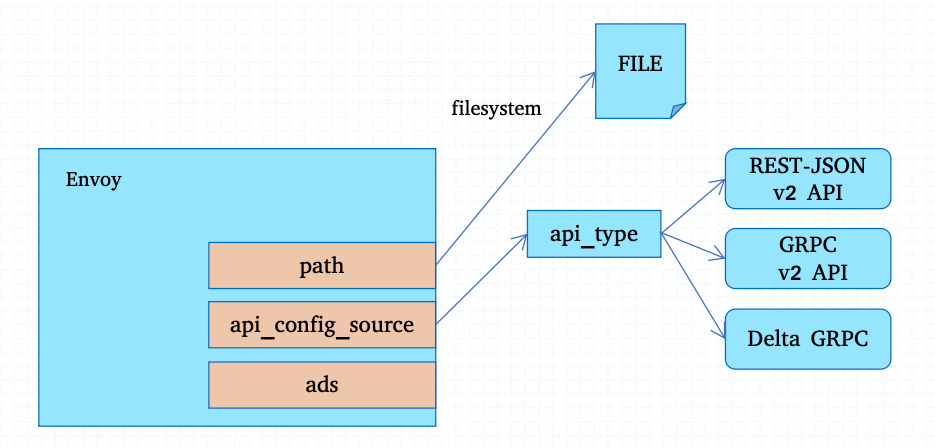

Envoy支持三种配置源。

配置源(ConfigSource)用于指定资源配置数据的来源，用于为Listener、Cluster、 Route、Endpoint、Secret和VirtualHost等资源提供配置信息；

目前，Envoy支持的资源配置源只能是path、api_config_source或ads其中之一；

api_config_source或ads的数据来自于xDS API Server，即Management Server；

文件系统订阅

文件系统订阅为Envoy提供动态配置的最简单方法，是将其放置在ConfigSource中显式指定的文件路径中。Envoy将使用inotify(Mac OS X上的kqueue)来监视文件的更改，并在更新时解析文件中的DiscoveryResponse proto。二进制protobufs，JSON，YAML和proto文本是DiscoveryResponse支持的格式，这意味着，无论采用上述何种方案，文件内容自身需要编排为DiscoveryResponse proto响应报文的格式。

提示
除了统计计数器和日志以外，没有任何机制可用于文件系统订阅ACK/NACK更新
如果发生配置更新拒绝，xDS API的最后一个有效配置将继续使用（继续使用之前的配置）

gRPC订阅

Enovy支持为每个xDS API独立指定gRPC ApiConfigSource，它指向与管理服务器对应的某上游集群，这将为每个xDS资源类型启动一个独立的双向gRPC流，可能会发送给不同的管理服务器，每个流都有自己独立维护的资源版本，且不存在跨资源类型的共享版本机制 ;在不使用ADS的情况下，每个资源类型可能具有不同的版本，因为Envoy API允许指向不同的EDS/RDS资源配置并对应不同的ConfigSources。

API的交付方式采用最终一致性机制 ;

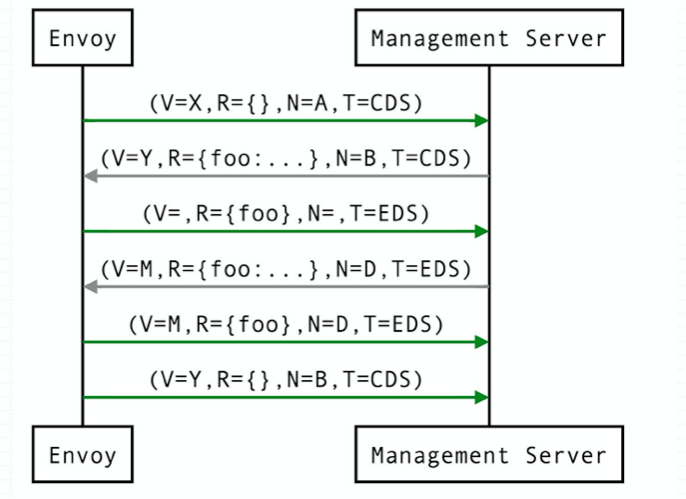

下图是基于ACK的配置逻辑：

Discovery Proto

源码文件envoy/api/envoy/api/v2/discovery.proto共定义了5种报文格式

DiscoveryRequest:资源发现的请求报文
DiscoveryResponse:资源发现的响应报文
DeltaDiscoveryRequest:增量格式的请求报文，用于请求单个资源
DeltaDiscoveryResponse:增量格式的响应报文
Resource:跟踪的资源

DeltaDiscoveryRequest and DeltaDiscoveryResponse are used in a new gRPC endpoint for Delta xDS.

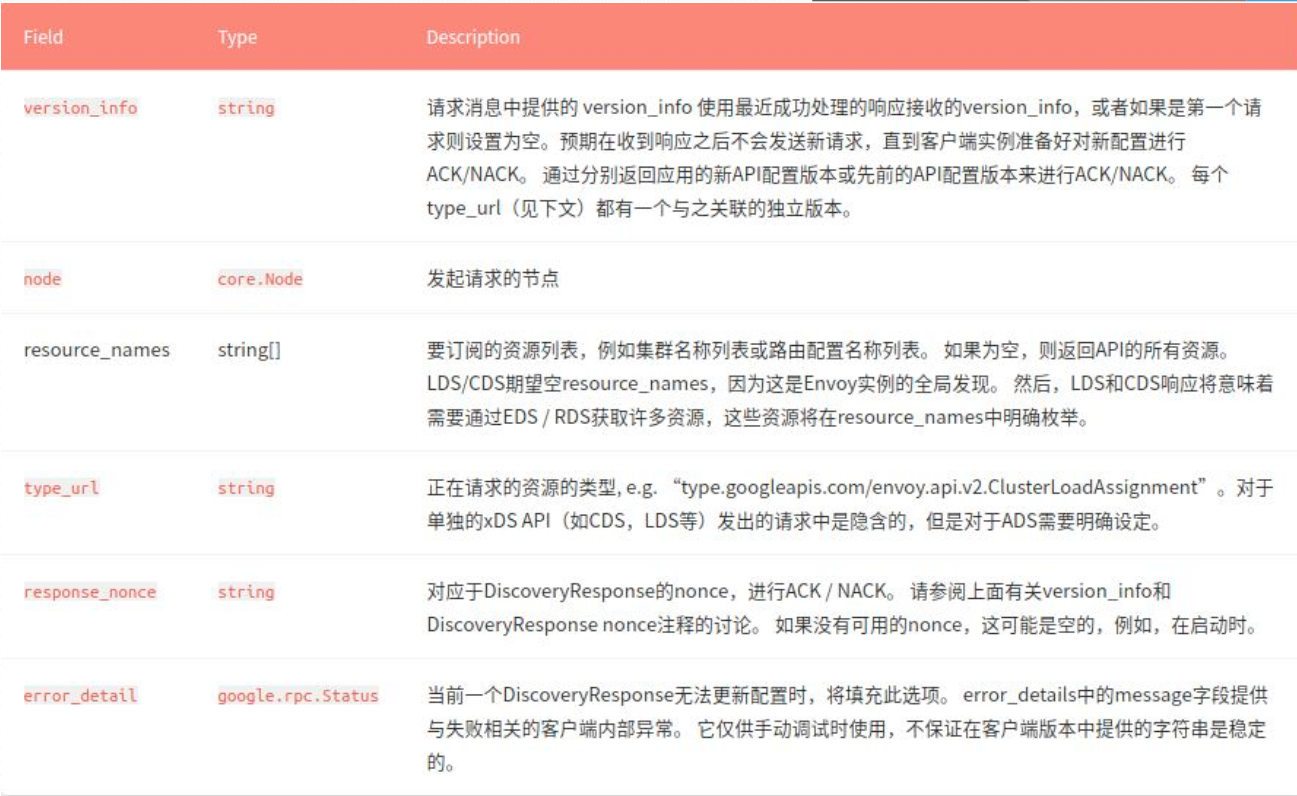

Discovery Request Proto

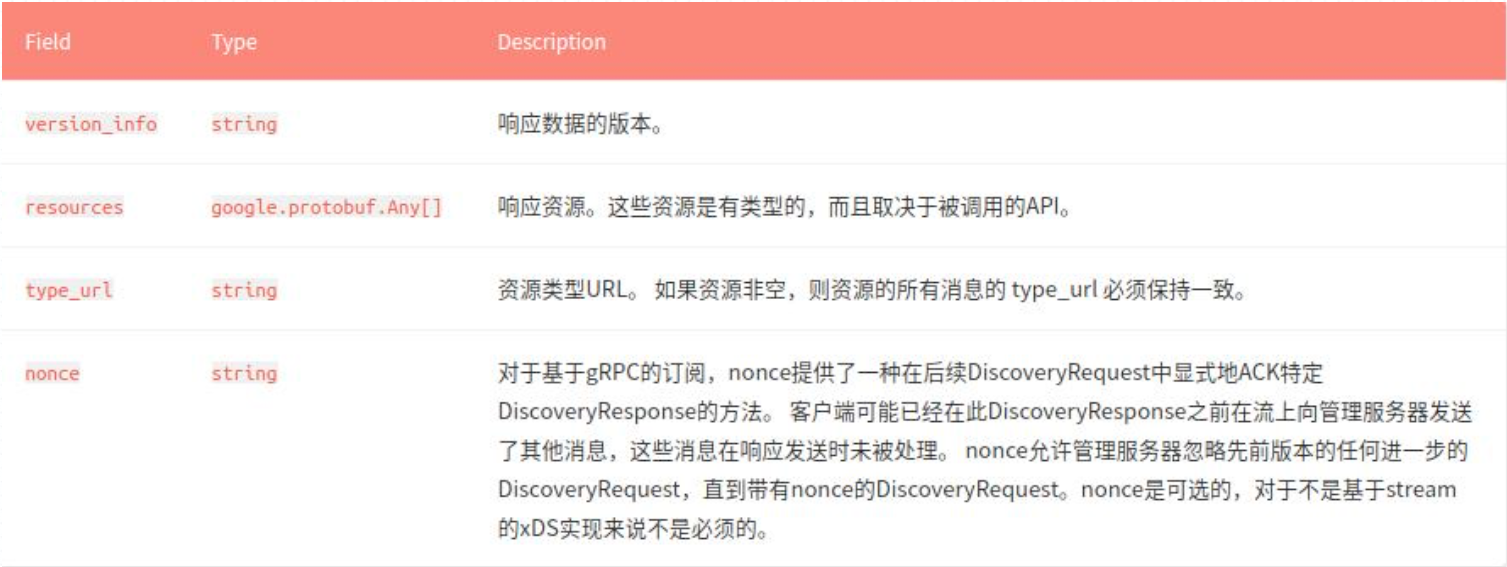

Discovery Response Proto

Type URLs

每个xDS API都与某特定的资源类型相关，xDS API和资源类型之间是1:1 的关系，其对应关系如下:

LDS: envoy.api.v2.Listener
RDS: envoy.api.v2.RouteConfiguration
VHDS: envoy.api.v2.Vhds
CDS: envoy.api.v2.Cluster
EDS: envoy.api.v2.ClusterLoadAssignment
SDS: envoy.api.v2.Auth.Secret
RTDS: envoy.service.discovery.v2.Runtime

URL类型采用type.googleapis.com/<resource type>形式，例如EDS对应于 type.googleapis.com/envoy.api.v2.ClusterLoadAssignment；如前所述，Discovery Proto中的请求和响应报文都需要提供资源类型的URL;

Discovery Request 和 Response报文示例(EDS)

Discovey Request初始报文

每个流都以Envoy的DiscoveryRequest开始，指定要订阅的资源列表、与订阅的资源对应的类型URL、节点标识符和空的version_info等信息，示例EDS

version_info:
node: { id: envoy }
resource_names:
- foo
- bar
type_url: type.googleapis.com/envoy.api.v2.ClusterLoadAssignment
response_nonce:

Discovery Response报文

基于Discovery Response报文，管理服务器可能立即回复，或者当请求的资源可用时进行回复

version_info: X
resources:
- foo ClusterLoadAssignment proto encoding
- bar ClusterLoadAssignment proto encoding
type_url: type.googleapis.com/envoy.api.v2.ClusterLoadAssignment
nonce: A

ACK/NACK and versioning

Versioning机制为Envoy和Management Server之间提供了共享当前应用配置的概念，以及通过 ACK/NACK来进行配置更新的机制;

管理服务器应该只向Envoy客户端发送上次DiscoveryResponse后更新过的资源;
Envoy则会根据自身能否接受DiscoveryResponse的情况立即回复包含ACK/NACK的DiscoveryRequest 请求;
另外，在同一个流中，Envoy可能会连续发送多个DiscoveryRequest，此时，新的 DiscoveryRequests 将取代此前同一资源类型DiscoveryRequest请求，这意味着管理服务器只需要响应给定资源类型最新的 DiscoveryRequest 请求即可;

DiscoveryRequest中的resource_names仅用作资源提示信息;

诸如Cluster和Listener一类的资源类型需要使用空的resource_names，因为Envoy需要获取管理服务器对应于节点标识的所有Cluster(CDS)和Listener(LDS)资源定义，这意味着本地已经配置但响应报文中不存的资源将会被删除;
而对于RouteConfigurations(RDS)和ClusterLoadAssignments(EDS)一类的资源类型， Envoy可能明确地枚举相关的资源;但是，管理服务器并不需要为每个请求的资源进行响应，而且还可能提供额外未请求的资源，resource_names只不过是一个提示;

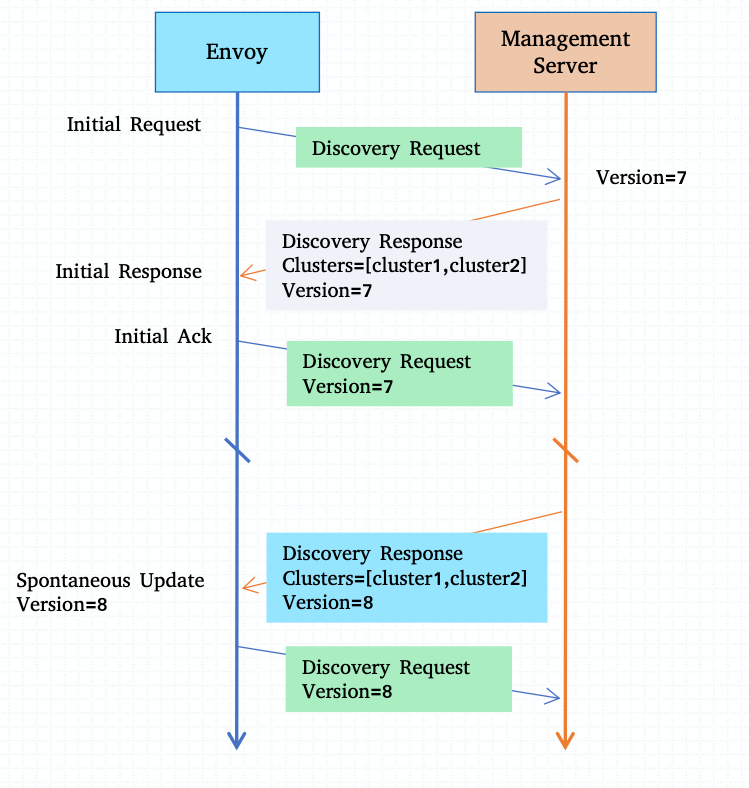

Discovery Request and Response的工作过程

每个Envoy流以DiscoveryRequest开始，包括了列表订阅的资源、订阅资源对应的类型URL、节点标识符和空的version_info;
管理服务器可立刻或等待资源就绪时发送 DiscoveryResponse作为响应;

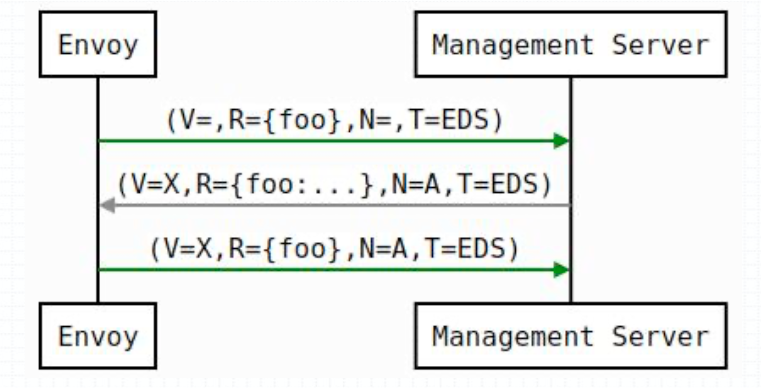

Envoy 在处理 DiscoveryResponse 响应后，将通过Stream发送一个新的请求(ACK)，请求包含应用成功的最后一个版本号和管理服务器提供的 nonce
若本次更新已成功应用，则version_info的值设置为相应的DiscoveryResponse报文中的版本号，例如下图中的X;

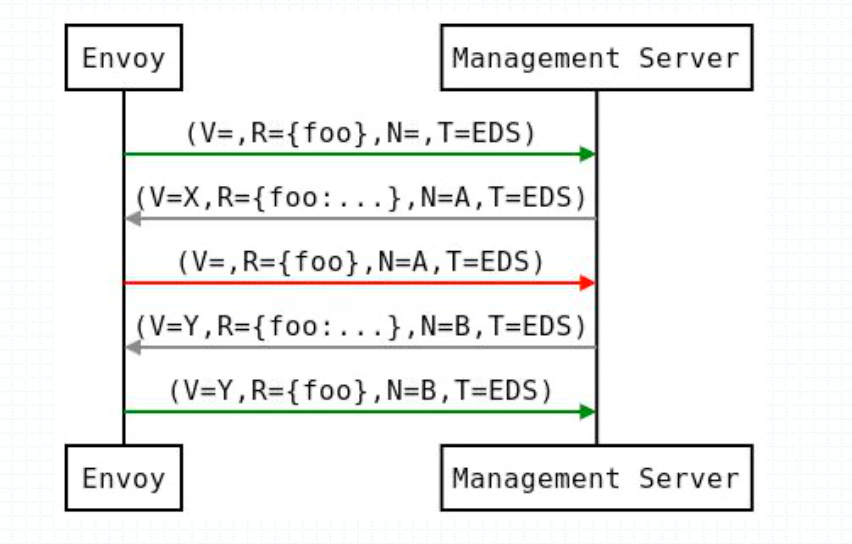

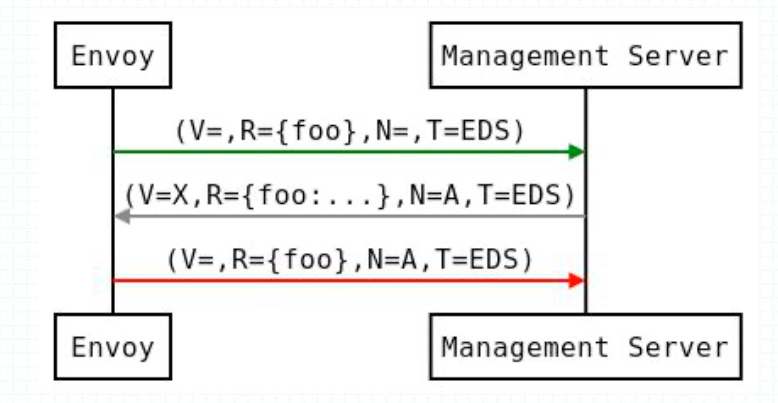

续前，若Envoy拒绝配置更新版本X，则响应以error_detail及前一个的版本号;而前一个版本号为空的初始版本号，则error_detail会包含有关错误的更为详细的信息:

续前，即便拒绝了某响应报文，后续，API更新级可能会在新的版本Y上成功完成

注意事项:

为避免资源更新时新旧版本之间的竞争状态，MS可通过在 DiscoveryResponse报文中使用nonce（nonce是一个一次性的加密字符串），从而让Envoy用来在后续的报文中保证DiscoveryResponse对应每个DiscoveryRequest
Cluster和Listener需要经过预热才能提供服务，此过程在Envoy初始化期间以及Cluster或侦听器更新时都会发生;
- 仅当MS提供ClusterLoadAssignment响应时（EDS），Cluster预热才完成;
- 仅当MS提供RouteConfiguration时(RDS )，Listener预热方可完成;
- 若MS不提供EDS/RDS的响应，则Envoy在初始化阶段将不会进行自身初始化，并且在提供EDS/RDS响应之前，通过CDS/LDS发送的更新将不会生效;

最终一致性

Envoy xDS API的最终一致性机制会导致更新期间的流量丢弃;通常情况下，为了避免流量丢失，更新的顺序应该遵循make before break

模型，它要求:

如果存在，必须始终先推送CDS更新;
EDS(如果存在)必须在相应集群的CDS更新后到达;
LDS更新必须在相应的CDS/EDS更新后到达;
与新添加的Listener相关的RDS更新必须在CDS/EDS/LDS更新后到达;
与新添加的RouteConfiguration相关的VHDS更新(如果存在)必须在RDS更新之后到达;
然后，可以删除陈旧的CDS集群和相关的EDS端点(不再被引用的端点)

需要注意的是，路由不会预热，管理平面必须在推送路由更新之前确保路由引用的集群已就位

通过前述的交互顺序保证MS资源分发时的流量丢弃是一项很有挑战的工作，而 ADS允许单一MS通过单个gRPC流提供所有的API更新

配合仔细规划的更新顺序，ADS可规避更新过程中流量丢失
使用 ADS，在单个流上可通过类型 URL 来进行复用多个独立的 DiscoveryRequest/DiscoveryResponse 序列

REST-JSON轮询订阅

通过REST端点进行的同步(长)轮询也可用于xDS单例API
上面的消息顺序是类似的，除了没有维护到管理服务器的持久流
预计在任何时间点只有一个未完成的请求，因此响应nonce在REST-JSON中是可选的
proto3的JSON规范转换用于编码DiscoveryRequest和DiscoveryResponse消息。
ADS不适用于REST-JSON轮询
当轮询周期设置为较小的值时，为了进行长轮询，则还需要避免发送 DiscoveryResponse，除非发生了对底层资源的更改
