Calico 网络通信原理揭秘

Calico 是一个纯三层的数据中心网络方案，而且无缝集成像 OpenStack 这种 Iaas 云架构，能够提供可控的 VM、容器、裸机之间的 IP 通信。为什么说它是纯三层呢？因为所有的数据包都是通过路由的形式找到对应的主机和容器的，然后通过BGP协议来将所有路由同步到所有的机器或数据中心，从而完成整个网络的互联。

简单来说，Calico在主机上创建了一堆的veth pair，其中一端在主机上，另一端在容器的网络命名空间里，然后在容器和主机中分别设置几条路由，来完成网络的互联。

1.Calico网络模型揭秘

下面我们通过具体的例子来帮助大家理解Calico网络的通信原理。任意选择 k8s 集群中的一个节点作为实验节点，进入容器 A，查看容器 A 的 IP 地址：

$ ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
3: eth0@if771: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1440 qdisc noqueue state UP
    link/ether 66:fb:34:db:c9:b4 brd ff:ff:ff:ff:ff:ff
    inet 172.17.8.2/32 scope global eth0
       valid_lft forever preferred_lft forever

这里容器获取的是 /32 位主机地址，表示将容器 A 作为一个单点的局域网，没有其他IP与其在同一个子网中。所以直接查询默认路由，将二层转换为三层。

瞄一眼容器 A 的默认路由：

$ ip route
default via 169.254.1.1 dev eth0
169.254.1.1 dev eth0 scope link

现在问题来了，从路由表可以知道 169.254.1.1 是容器的默认网关，但却找不到任何一张网卡对应这个 IP 地址，169.254.1.1是一个虚拟的不存在的IP，这是个什么鬼？谁会响应这个IP的arp请求呢？

莫慌，先回忆一下，当一个数据包的目的地址不是本机时，就会查询路由表，从路由表中查到网关IP后，它首先会通过 ARP 获得网关的MAC地址，然后在发出的网络数据包中将目标MAC改为网关的MAC，而**网关的IP地址不会出现在任何网络包头中**。也就是说，没有人在乎这个IP地址究竟是什么，只要能找到网关IP对应的MAC地址，能响应ARP就行了。

想到这里，我们就可以继续往下进行了，可以通过 ip neigh 命令查看一下本地的 ARP 缓存：

# 容器内
$ ip neigh
169.254.1.1 dev eth0 lladdr ee:ee:ee:ee:ee:ee REACHABLE

这个MAC地址应该是Calico硬塞进去的，而且还能响应 ARP。但它究竟是怎么实现的呢？

我们先来回想一下正常情况，内核会对外发送ARP请求，询问整个二层网络中谁拥有 169.254.1.1 这个 IP 地址，拥有这个IP地址的设备会将自己的 MAC地址返回给对方。但现在的情况比较尴尬，容器和主机都没有这个IP地址，甚至连主机上的端口 calicba2f87f6bb，MAC地址也是一个无用的 ee:ee:ee:ee:ee:ee。按道理容器和主机网络根本就无法通信才对呀！所以Calico是怎么做到的呢？

这里我就不绕弯子了，实际上Calico利用了网卡的代理ARP功能。代理ARP是ARP协议的一个变种，当ARP请求目标跨网段时，网关设备收到此ARP请求，会用自己的MAC地址返回给请求者，这便是代理ARP（Proxy ARP）。

在开启了proxy_arp的情况下，如果接收到的arp请求中的ip地址不是本机网卡接口的地址，但是有该地址的路由（即目标IP在ARP代理主机上路由可达，或者说ARP代理主机可以访问目标IP。即使用ip route get时有返回条目），则会以自己的MAC地址进行回复；如果没有该地址的路由，不回复。

如果不开启proxy_arp，网卡只会响应自己具有的IP的arp请求。

举个例子：

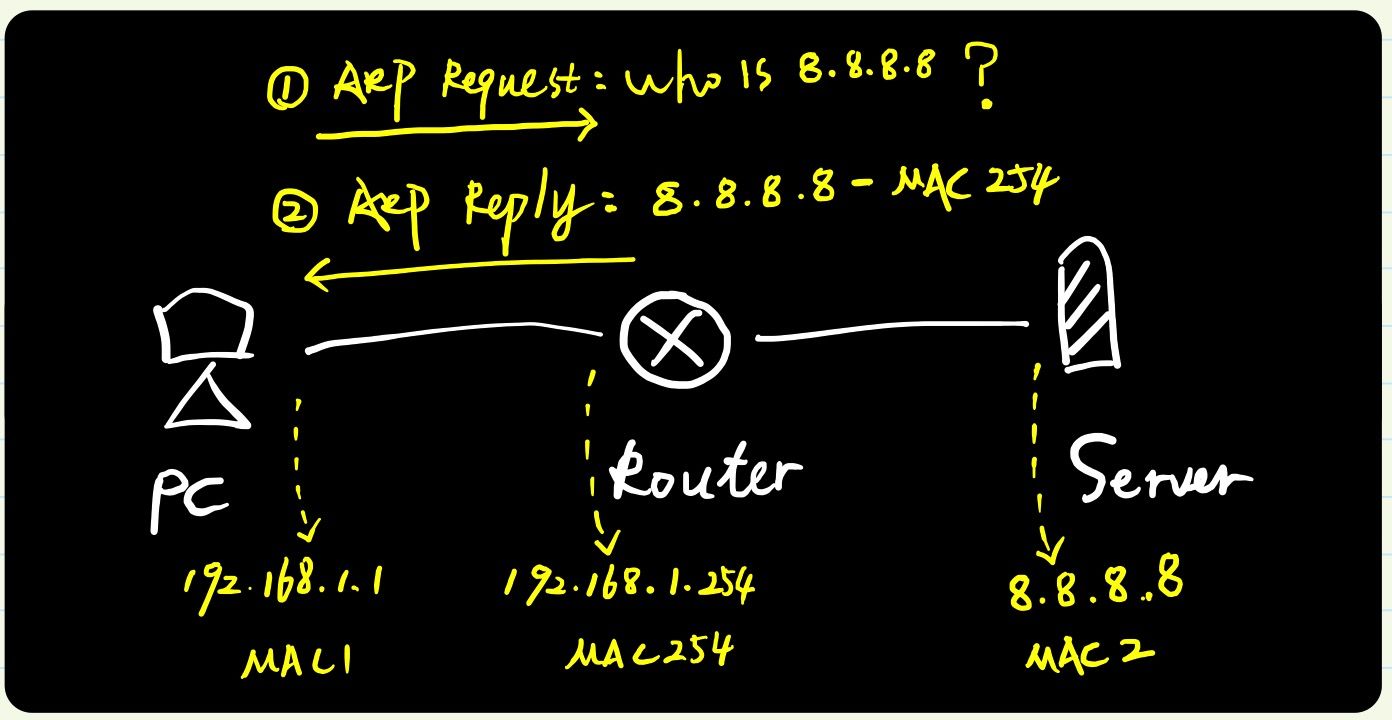

上面这张图中，Router可以访问8.8.8.8(可能是通过自己的默认网关)，当PC发送ARP请求服务器 8.8.8.8 的MAC地址，路由器（网关）收到这个arp请求时会进行判断，~~由于目标8.8.8.8不属于192.168.1.0/24网段（即跨网段）~~由于自己开启Porxy ARP功能且可以访问8.8.8.8这个IP，此时便返回自己的接口MAC地址给PC，后续电脑访问服务器时，目标MAC直接封装为MAC254。参考链接

现在我们知道，Calico本质上还是利用了代理ARP撒了一个“善意的谎言”，下面我们来确认一下。

查看宿主机的网卡信息和路由信息：

$ ip addr
...
771: calicba2f87f6bb@if4: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1440 qdisc noqueue state UP group default
    link/ether ee:ee:ee:ee:ee:ee brd ff:ff:ff:ff:ff:ff link-netnsid 14  #MAC地址是无用的ee:ee:ee:ee:ee:ee
    inet6 fe80::ecee:eeff:feee:eeee/64 scope link    #没有配置IPv4地址（仅仅用作二层设备）
       valid_lft forever preferred_lft forever
...

$ ip route
...
172.17.8.2 dev calicba2f87f6bb scope link  #二层条目，发送到容器172.17.8.2的报文直接发送的calicba2f87f6bb设备(该设备可以理解为是通往172.17.8.2的网关)
...

查看是否开启代理 ARP：

$ cat /proc/sys/net/ipv4/conf/calicba2f87f6bb/proxy_arp
1

如果还不放心，可以通过tcpdump抓包验证一下：

$ tcpdump -i calicba2f87f6bb -e -nn
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on calicba2f87f6bb, link-type EN10MB (Ethernet), capture size 262144 bytes


14:27:13.565539 ee:ee:ee:ee:ee:ee > 0a:58:ac:1c:ce:12, ethertype IPv4 (0x0800), length 4191: 10.96.0.1.443 > 172.17.8.2.36180: Flags [P.], seq 403862039:403866164, ack 2023703985, win 990, options [nop,nop,TS val 331780572 ecr 603755526], length 4125
14:27:13.565613 0a:58:ac:1c:ce:12 > ee:ee:ee:ee:ee:ee, ethertype IPv4 (0x0800), length 66: 172.17.8.2.36180 > 10.96.0.1.443: Flags [.], ack 4125, win 2465, options [nop,nop,TS val 603758497 ecr 331780572], length 0

总结：

Calico通过一个巧妙的方法将workload的所有流量引导到一个特殊的网关169.254.1.1，从而引流到主机的calixxx网络设备上，最终将二三层流量全部转换成三层流量来转发。
在主机上通过开启代理ARP功能来实现ARP应答，使得ARP广播被抑制在主机上，抑制了广播风暴，也不会有ARP表膨胀的问题。

2. 模拟组网

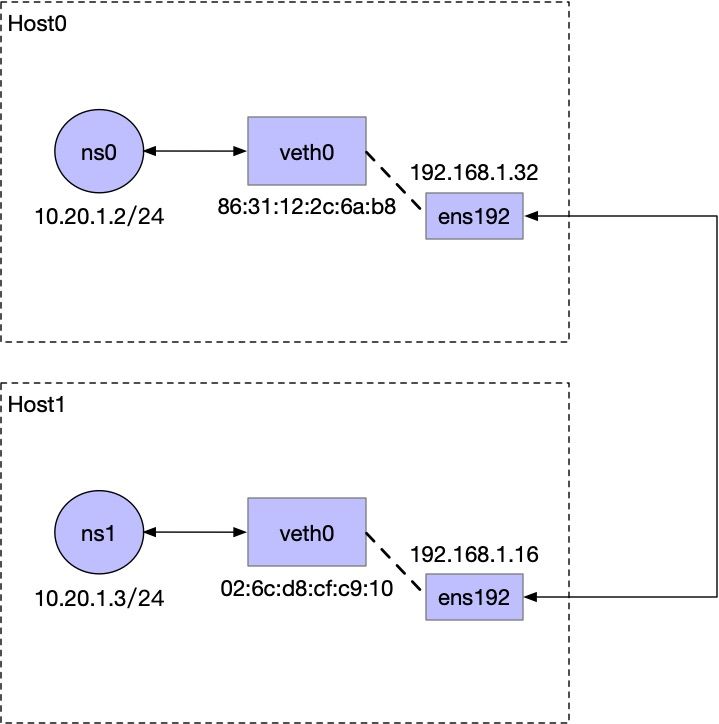

既然我们已经掌握了Calico的组网原理，接下来就可以手动模拟验证了。架构如图所示：

先在 Host0 上执行以下命令：

# 创建veth-pair设备和netns，将eth0加入到网络名称空间ns0中
$ ip link add veth0 type veth peer name eth0
$ ip netns add ns0
$ ip link set eth0 netns ns0

# ns0中配置网卡的IP和路由
$ ip netns exec ns0 ip a add 10.20.1.2/24 dev eth0  #会自动生成二层路由：10.20.1.0/24 dev eth0 proto kernel scope link src 10.20.1.2，用于与同网段的其他IP进行二层路由通信
$ ip netns exec ns0 ip link set eth0 up
$ ip netns exec ns0 ip route add 169.254.1.1 dev eth0 scope link  # scope link表示在二层中路由报文，匹配到该类型的路由条目后需要再查询arp表或发送arp请求获取MAC地址
$ ip netns exec ns0 ip route add default via 169.254.1.1 dev eth0
# 以上2条指令可是使用ip netns exec ns0 ip route add default dev eth0 [scope link]代替，用于实现与其他网段通信的默认路由。可选，如果不需要访问其他网段的需求，可以不设置。报文封装过程：请求报文在封IP包时匹配到该条目后，发现是scope link条目，会再去查询arp表或发送arp请求获取目标MAC，获取到目标MAC地址后，便使用目标MAC进行链路层头部的封装。

# 宿主机内配置网卡的IP和路由
$ ip link set veth0 up
$ ip route add 10.20.1.2 dev veth0 scope link  #本主机上的容器
$ ip route add 10.20.1.3 via 192.168.1.16 dev ens192  #其他主机上的容器。next-hop为其他主机的IP

# 宿主机启用代理ARP
$ echo 1 > /proc/sys/net/ipv4/conf/veth0/proxy_arp

在 Host1 上执行以下命令：

$ ip link add veth0 type veth peer name eth0
$ ip netns add ns1
$ ip link set eth0 netns ns1

$ ip netns exec ns1 ip a add 10.20.1.3/24 dev eth0
$ ip netns exec ns1 ip link set eth0 up
$ ip netns exec ns1 ip route add 169.254.1.1 dev eth0 scope link
$ ip netns exec ns1 ip route add default via 169.254.1.1 dev eth0

$ ip link set veth0 up
$ ip route add 10.20.1.3 dev veth0 scope link
$ ip route add 10.20.1.2 via 192.168.1.32 dev ens192

$ echo 1 > /proc/sys/net/ipv4/conf/veth0/proxy_arp

网络连通性测试：

# Host0：10.20.1.2 ping  10.20.1.3
$ ip netns exec ns0 ping 10.20.1.3
PING 10.20.1.3 (10.20.1.3) 56(84) bytes of data.
64 bytes from 10.20.1.3: icmp_seq=1 ttl=62 time=0.303 ms
64 bytes from 10.20.1.3: icmp_seq=2 ttl=62 time=0.334 ms

实验成功！

具体的转发过程如下：

ns0网络空间的所有数据包都转发到一个虚拟的IP地址169.254.1.1，发送ARP请求。
Host0的veth端收到ARP请求时通过开启网卡的代理ARP功能直接把自己的MAC地址返回给ns0。
ns0发送目的地址为ns1的IP数据包。
Host0接收到的数据包，判断目标MAC为自己，但目标IP为10.20.1.3，非本机IP，判断为三层路由转发，查询本地路由 10.20.1.3 via 192.168.1.16 dev ens192 发送给对端Host1，如果配置了BGP，这里就会看到proto协议为 BIRD。
当Host1收到10.20.1.3的数据包时，判断目标MAC为自己，但目标IP为10.20.1.3，非本机IP，匹配本地的路由表 10.20.1.3 dev veth0 scope link，将数据包转发到对应的 veth0 端，从而到达 ns1。
回程类似

通过这个实验，我们可以很清晰地掌握Calico网络的数据转发流程，首先需要给所有的 ns 配置一条特殊的路由，并利用 veth 的代理 ARP 功能让 ns 出来的所有转发都变成三层路由转发，然后再利用主机的路由进行转发。这种方式不仅实现了同主机的二三层转发，也能实现跨主机的转发。

FAQ

1、为什么宿主机上的所有calixxx网卡的mac地址是ee:ee:ee:ee:ee:ee，却不影响同节点Pod间通信？

官方解释

因为宿主机上为每个Pod的IP以32位掩码的形式，写入一条路由条目。从而可以通过三层路由找到目标网卡。

以PodA请求PodB为例。

PodA的3层报文要封装2层数据帧头部(源MAC为PodA内eth0网卡的MAC，目标MAC为caliB网卡的地址ee:ee:ee:ee:ee:ee，arp请求目标MAC由caliA网卡的arp_proxy代答)，发送的数据帧到达caliA网卡，协议栈的链路层发现MAC地址为自己的MAC，表明是发往自己的数据帧。然后剥掉数据帧头部，进入协议栈的IP层，通过查询路由表，发现目标IP不是自己，而是发送至caliB网卡转发出去，所以通过ip_forward将报文在三层送至caliB网卡进行封装数据帧头部(源MAC为caliB网卡的地址ee:ee:ee:ee:ee:ee，目标MAC为PodB内eth0网卡的MAC，arp请求会被PodB内的eth0网卡应答)，然后到达PodB中。

整个过程中发现，宿主机内部封装数据帧时，并没有使用ee:ee:ee:ee:ee:ee的MAC地址作为目标MAC来发送至下一跳；而ee:ee:ee:ee:ee:ee作为目标MAC是在Pod内部封装数据帧时使用，而Pod内ee:ee:ee:ee:ee:ee这个MAC地址是唯一的。所以所有calixxx网卡的mac地址是ee:ee:ee:ee:ee:ee不会影响通信。

个人理解？？？无论是2层头部还是3层头部，封包工作由内核完成，不是由网卡完成。网卡完成电信号的传输。
在 Linux 内核实现中，链路层协议靠网卡驱动来实现，内核协议栈来实现网络层和传输层。内核对更上层的应用层提供 socket 接口来供用户进程访问。
