3 Calico IP Ip模式深入分析
转载声明：

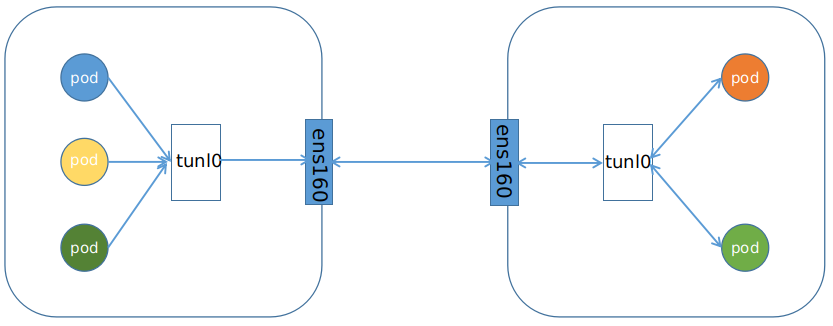

Calico中的IP Pool可以使用两种模式：BGP或者IPIP。本文使用的是IPIP模式，是一种将各Node的路由之间做一个tunnel，再把网络连接起来的模式：
从字面上说，就是将一个IP数据包套在另一个IP包里，使用到了Linux提供的隧道技术。可以理解为一个基于IP层的网桥，将两个本不通的网络通过点对点连接起来。
IPIP是一种将各Node的路由之间做一个tunnel，再把两个网络连接起来的模式，启用IPIP模式时，Calico将在各Node上创建一个名为"tunl0"的虚拟网络接口。
下面我们就进行基于Calico-IPIP模式下的K8s容器互联网络分析。

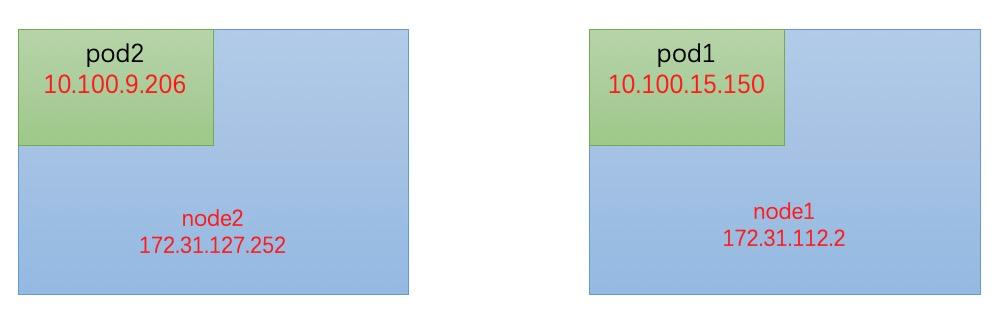

准备了1个master 2个slaver的K8s集群，设置为Calico-IPIP网络。每个slaver内（node1，node2）分别部署了一个Pod容器，结构示意图如下：
首先通过指令kubectl exec -it pod1 /bin/bash进入pod1容器中，再使用指令 ip addr 查看pod1内的网络设备。
ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
4: eth0@if26: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1440 qdisc noqueue state UP group default
link/ether ce:83:2b:89:af:9e brd ff:ff:ff:ff:ff:ff link-netnsid 0
inet 10.100.15.150/32 scope global eth0
valid_lft forever preferred_lft forever
可以看到，pod只有普通的loopback和eth0。
先查看node网络设备。
ip addr
...省略部分
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
link/ether 00:16:3e:02:03:5c brd ff:ff:ff:ff:ff:ff
inet 172.31.112.2/20 brd 172.31.127.255 scope global dynamic eth0
valid_lft 311927346sec preferred_lft 311927346sec
4: tunl0@NONE: <NOARP,UP,LOWER_UP> mtu 1440 qdisc noqueue state UNKNOWN group default qlen 1000
link/ipip 0.0.0.0 brd 0.0.0.0
inet 10.100.15.128/32 brd 10.100.15.128 scope global tunl0
valid_lft forever preferred_lft forever
26: cali3ef8aad4b4e@if4: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1440 qdisc noqueue state UP group default
link/ether ee:ee:ee:ee:ee:ee brd ff:ff:ff:ff:ff:ff link-netnsid 1
node中除了eth0外，多了tunl0和cali3ef8aad4b4e（下面简称为cali.4e），结合之前的Calico简介，大家肯定可以猜到，tunl0就是Calico在IPIP模式下的隧道名称 ，而cali.4e是啥子类，注意到，该设备的编号为26。让我们回到pod1中，查看pod1内的ip link：
$ip link show eth0
4: eth0@if26: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1440 qdisc noqueue state UP mode DEFAULT group default
link/ether ce:83:2b:89:af:9e brd ff:ff:ff:ff:ff:ff link-netnsid 0
eth0@if26，这里eth0连接的设备号也是26！其实这个设备就是veth pair，K8s在创建Pod的时候，会创建一个veth pair设备。设备的一端是pod2的网卡，另一端就是我们在node中看见的cali.4e了。是不是清楚了很多☺node2与之类似。
下面我们将node节点的route规则也贴上，后面会用到。
# node1
route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 172.31.127.253 0.0.0.0 UG 0 0 0 eth0
10.100.6.128 172.31.112.1 255.255.255.192 UG 0 0 0 tunl0
10.100.9.192 172.31.127.252 255.255.255.192 UG 0 0 0 tunl0
10.100.15.128 0.0.0.0 255.255.255.192 U 0 0 0 *
10.100.15.129 0.0.0.0 255.255.255.255 UH 0 0 0 cali386c6dca3ac
10.100.15.150 0.0.0.0 255.255.255.255 UH 0 0 0 cali3ef8aad4b4e
169.254.0.0 0.0.0.0 255.255.0.0 U 1002 0 0 eth0
172.17.0.0 0.0.0.0 255.255.0.0 U 0 0 0 docker0
172.31.112.0 0.0.0.0 255.255.240.0 U 0 0 0 eth0
# node2
route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 172.31.127.253 0.0.0.0 UG 0 0 0 eth0
10.100.6.128 172.31.112.1 255.255.255.192 UG 0 0 0 tunl0
10.100.9.192 0.0.0.0 255.255.255.192 U 0 0 0 *
10.100.9.193 0.0.0.0 255.255.255.255 UH 0 0 0 cali4360a48538f
10.100.9.206 0.0.0.0 255.255.255.255 UH 0 0 0 cali2d771657bc2
10.100.9.207 0.0.0.0 255.255.255.255 UH 0 0 0 cali7116f2b12fa
10.100.15.128 172.31.112.2 255.255.255.192 UG 0 0 0 tunl0
169.254.0.0 0.0.0.0 255.255.0.0 U 1002 0 0 eth0
172.17.0.0 0.0.0.0 255.255.0.0 U 0 0 0 docker0
172.31.112.0 0.0.0.0 255.255.240.0 U 0 0 0 eth0

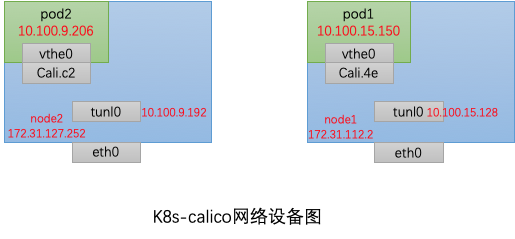

根据上节的信息，绘出当前实验网络的主要设备图。后面将进行网络连接实战。

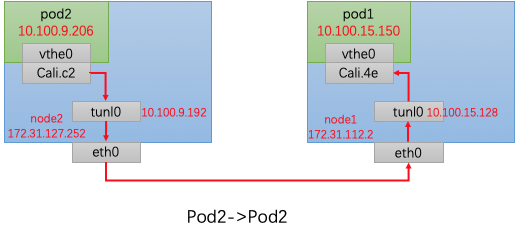

很容易的，我们先猜测一个从pod2发往pod1的ip数据流向。
下面让我们一起来验证我们的猜测吧！使用的工具就是tcpdump啦~

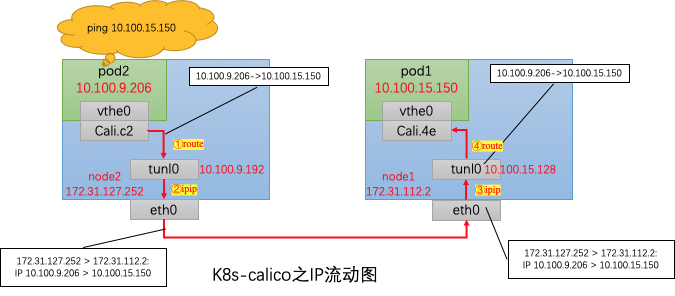

分别在两个node的Cali.c2、tunl0、eth0出进行抓包分析，结果如下图所示，其中Cali.c2与tunl0的ip完全一致，因此合并输出。
按照标志的①、②、③、④来依次分析：
①：上节已经说了，pod2中的eth0(即图中的vthe0)与Cali.c2是一对veth pair，因此，Cali.c2接收到的ip流向一定与vthe0相同，为 10.100.9.206->10.100.15.150。
查看之前的node2 route表，发现有一条 ：
Destination Gateway Genmask Flags Metric Ref Use Iface
10.100.15.128 172.31.112.2 255.255.255.192 UG 0 0 0 tunl0
所有发往10.100.15.128/255.255.255.192(26位掩码)的ip报都需要通过tunl0，经过172.31.112.2作为gateway发送。因此，cali.c2的ip报会发往tunl0。
流量到达tunl0接口后，接口会做什么操作呢？
②：经过tunl0的ip报会被再封上一层ip，将IP包封装为宿主机IP包。
因此我们在eth0处的抓包结果为 IP 172.31.127.252 > 172.31.112.2: IP 10.100.9.206 > 10.100.15.150。
在tunl0接口上对IP层封完包后，通过node2 的route规则，目的IP为172.31.112.2的报文会匹配如下规则，会发往eth0接口(172.31.127.252)链路层，达到eth0后进入链路层进行链路层封包，源MAC为eth0(172.31.127.252)的MAC地址，目标MAC为172.31.112.2的对应的MAC地址。链路层封包结束之后，流量从eth0网卡设备(物理层)发出。
# scope link 条目
Destination Gateway Genmask Flags Metric Ref Use Iface
172.31.112.0 0.0.0.0 255.255.240.0 U 0 0 0 eth0
可以使用如下命令进行IPIP报文的抓取：
原理：指定内层的iP地址。参考：https://blog.csdn.net/leeshuheng/article/details/7729514
示例：pod1(10.42.23.229) –> pod2(10.42.23.186)
tcpdump -nn -e -i eth0 “ip proto 4 and ( (ip[20+12:1]=10 and ip[20+13:1]=42 and ip[20+14:1]=23 and ip[20+15:1]=186) or (ip[20+16:1]=10 and ip[20+17:1]=42 and ip[20+18:1]=23 and ip[20+19:1]=229) )”
15:48:57.724473 IP 64.115.5.224 > 64.115.5.225: IP 10.42.23.229 > 10.42.23.186: ICMP echo request, id 59502, seq 0, length 64 (ipip-proto-4)
③、④：三和四其实就是①、②的逆过程，检查node1的route表即可知道流向。etho0将ipip拆封后，将流量发给tunl0，tunl0再转发给cali.4e。
Destination Gateway Genmask Flags Metric Ref Use Iface
10.100.15.150 0.0.0.0 255.255.255.255 UH 0 0 0 cali3ef8aad4b4e
如果是同一个node内的两个pod进行访问，那么还会走tunl0进行ipip封装吗？

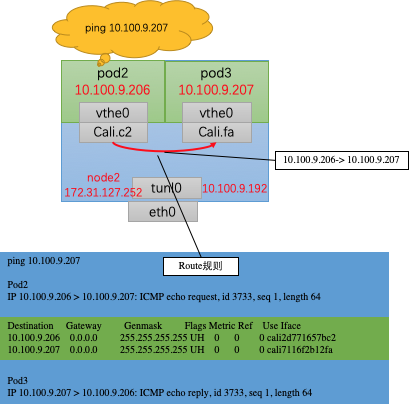

其实很容易回答这个问题，通过上节的route规则就可以知道，Calico会为每一个node分配一小段网络，同时会Wie每个pod创建一个“入”的ip route规则。如下图所示，当从pod2访问pod3时，Cali.c2是直接发出10.100.9.206-> 10.100.9.207流量的，在node2的ip route中，发往10.100.9.207的ip报直接会被转发到cali.fa，不会用到tunl0，只有在node间访问的时候才会使用tunl0进行ipip封装！
Destination Gateway Genmask Flags Metric Ref Use Iface
10.100.9.207 0.0.0.0 255.255.255.255 UH 0 0 0 cali7116f2b12fa
- IPIP模式下，node间的Pod访问会使用IPIP技术对出node的ip报进行隧道封装
- node内的Pod访问不会用到ipip隧道封装。
- Pod的ip都是由calico-node设置的IP地址池进行分配的，docker0对kubernetes设置的Pod的IP地址将不再起作用。
