02 Tcpdump高级过滤

参考链接：http://blog.chinaunix.net/uid-20530497-id-2878069.html

以太帧有好多种，我们最常用到的是Ethernet II，Ethernet II即DIX 2.0：Xerox与DEC、Intel在1982年制定的以太网标准帧格式。Cisco名称为：ARPA。

Ethernet II类型以太网帧的最小长度为64字节（6＋6＋2＋46＋4），最大长度为1518字节（6＋6＋2＋1500＋4）。

其中前12字节分别标识出发送数据帧的源节点MAC地址和接收数据帧的目标节点MAC地址。（注：ISL封装后可达1548字节，802.1Q封装后可达1522字节）

接下来的2个字节标识出以太网帧所携带的上层数据类型，如下：

在不定长的数据字段后是4个字节的帧校验序列（Frame. Check Sequence，FCS）

硬件类型：1 表示以太网

协议类型：和Ethernet数据帧中类型字段相同

OP操作字段：

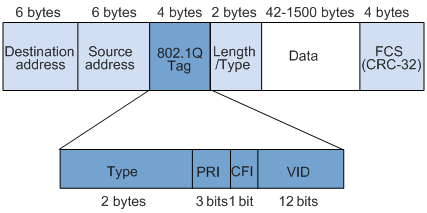

• Type：长度为2字节，取值为0x8100，表示此帧的类型为802.1Q Tag帧。
• PRI：长度为3比特，可取0～7之间的值，表示帧的优先级，值越大优先级越高。该优先级主要为QoS差分服务提供参考依据（COS）。
• VLAN Identifier (VID) : 长度12bits，可配置的VLAN ID取值范围为1～4094。通常vlan 0和vlan 4095预留，vlan1为缺省vlan，一般用于网管。

参考：

https://blog.csdn.net/lqrensn/article/details/5134408

http://blog.itpub.net/15480802/viewspace-1334334/

Protocol有如下取值:
1		ICMPv4		Internet Control Message Protocol for IPv4 ([RFC 792](http://tools.ietf.org/html/rfc792))
2		IGMP			Internet Group Management Protocol (RFCs [1112](http://tools.ietf.org/html/rfc1112), [2236](http://tools.ietf.org/html/rfc2236) and [3376)](http://tools.ietf.org/html/rfc3376)
4		IPv4			IPv4 in IPv4 encapsulation, “IP in IP” tunneling ([RFC 2003)](http://tools.ietf.org/html/rfc2003)
6		TCP				Transmission Control Protocol ([RFC 793](http://tools.ietf.org/html/rfc793))
8		EGP				Exterior Gatgeway Protocol ([RFC 888](http://tools.ietf.org/html/rfc888))
17	UDP				User Datagram Protocol ([RFC 768](http://tools.ietf.org/html/rfc768))
41	IPv6			IPv6 tunneled over IPv4, “6in4” tunneling ([RFC 2473](http://tools.ietf.org/html/rfc2473))
50	IPSec			ESP Header ([RFC 2406](http://tools.ietf.org/html/rfc2406))
51	IPSec			AH Header ([RFC 2402](http://tools.ietf.org/html/rfc2402))
89	OSPF			Open Shortest Path First routing ([RFC 1583](http://tools.ietf.org/html/rfc1583))
132	SCTP			Streams Control Transmission Protocol ([RFC 4960](http://tools.ietf.org/html/rfc4960))

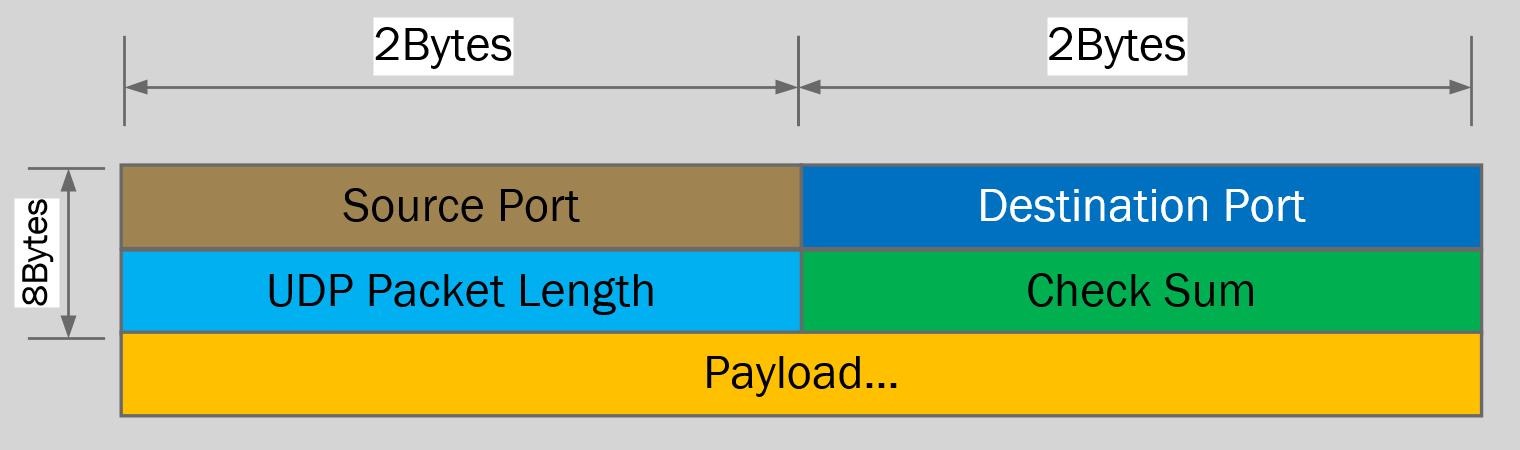

UDP首部有8个字节，由4个字段构成，每个字段都是两个字节。

• 源端口： 主机的应用程序使用的端口号。

• 目的端口：目的主机的应用程序使用的端口号。

• 长度：是指UDP头部和UDP数据的字节长度。因为UDP头 部长度为8字节，所以该字段的最小值为8。

• 校验和：检测UDP数据报在传输中是否有错，有错则丢弃。

ICMP报文的各种状态：

目的不可达报文

源端抑制报文

超时报文

参数问题

改变路由

回送请求和回答

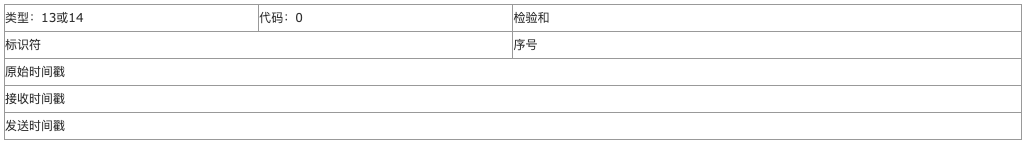

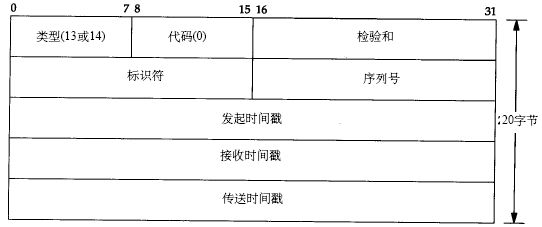

时间戳请求和回答

地址掩码请求和回答

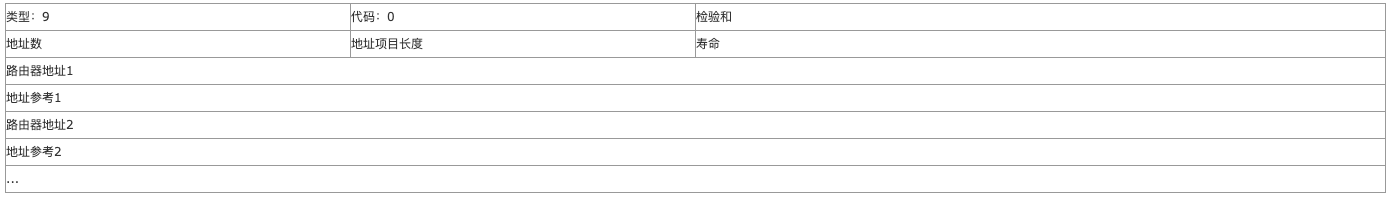

路由询问和通告

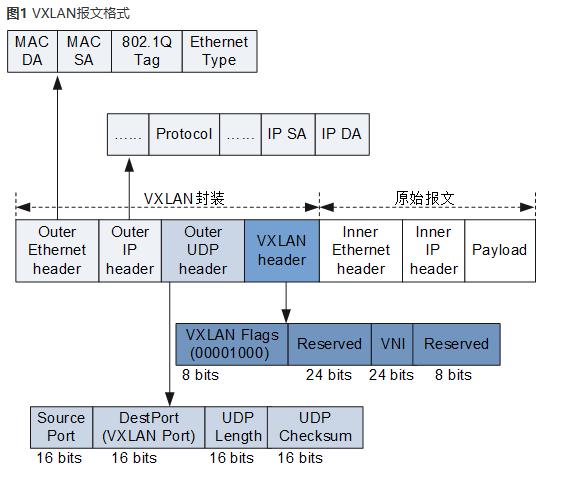

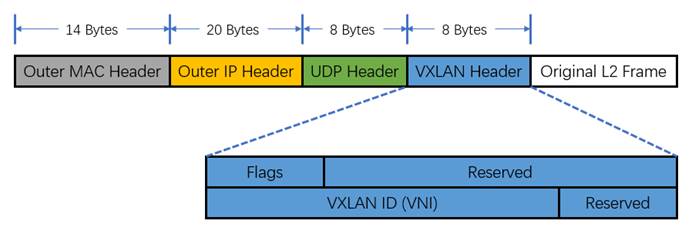

从报文的封装可以看出，VXLAN头和原始二层报文是作为UDP报文的载荷存在的。在VTEP之间的网络设备，只需要根据Outer MAC Header和Outer IP Header进行转发，利用UDP Source Port进行负载分担，这一过程，与转发普通的IP报文完全相同。这样，除了VTEP设备，现网的大量设备无需更换或升级即可支持VXLAN网络。

不过，新增加的VXLAN报文封装也引入了一个问题，即MTU值的设置。一般来说，虚拟机的默认MTU为1500 Bytes，也就是说原始以太网报文最大为1500字节。这个报文在经过VTEP时，会封装上50字节的新报文头（VXLAN头8字节+UDP头8字节+外部IP头20字节+外部MAC头14字节），这样一来，整个报文长度达到了1550字节。而现有的VTEP设备，一般在解封装VXLAN报文时，要求VXLAN报文不能被分片，否则无法正确解封装。这就要求VTEP之间的所有网络设备的MTU最小为 1550字节。如果中间设备的MTU值不方便进行更改，那么设置虚拟机的MTU值为1450，也可以暂时解决这个问题。

其他参考：

https://www.cnblogs.com/lvdongjie/p/10911564.html

https://www.cnblogs.com/jiujuan/p/9017495.html#2460449143

proto[x:y]          : 过滤从x字节开始的y字节数。比如ip[2:2]过滤出3、4字节（第一字节从0开始排。x表示跳过x个字节；y缺省值为1）
proto[x:y] & z = 0  : proto[x:y]和z的与操作为0
proto[x:y] & z !=0  : proto[x:y]和z的与操作不为0
proto[x:y] & z = z  : proto[x:y]和z的与操作为z
proto[x:y] = z      : proto[x:y]等于z

#对于小于1字节的数据截取，可以使用&操作实现。

操作符：

> : greater 大于
<  : lower 小于
= : greater or equal 大于或者等于
<= : lower or equal 小于或者等于
=  : equal  等于
!= : different  不等于

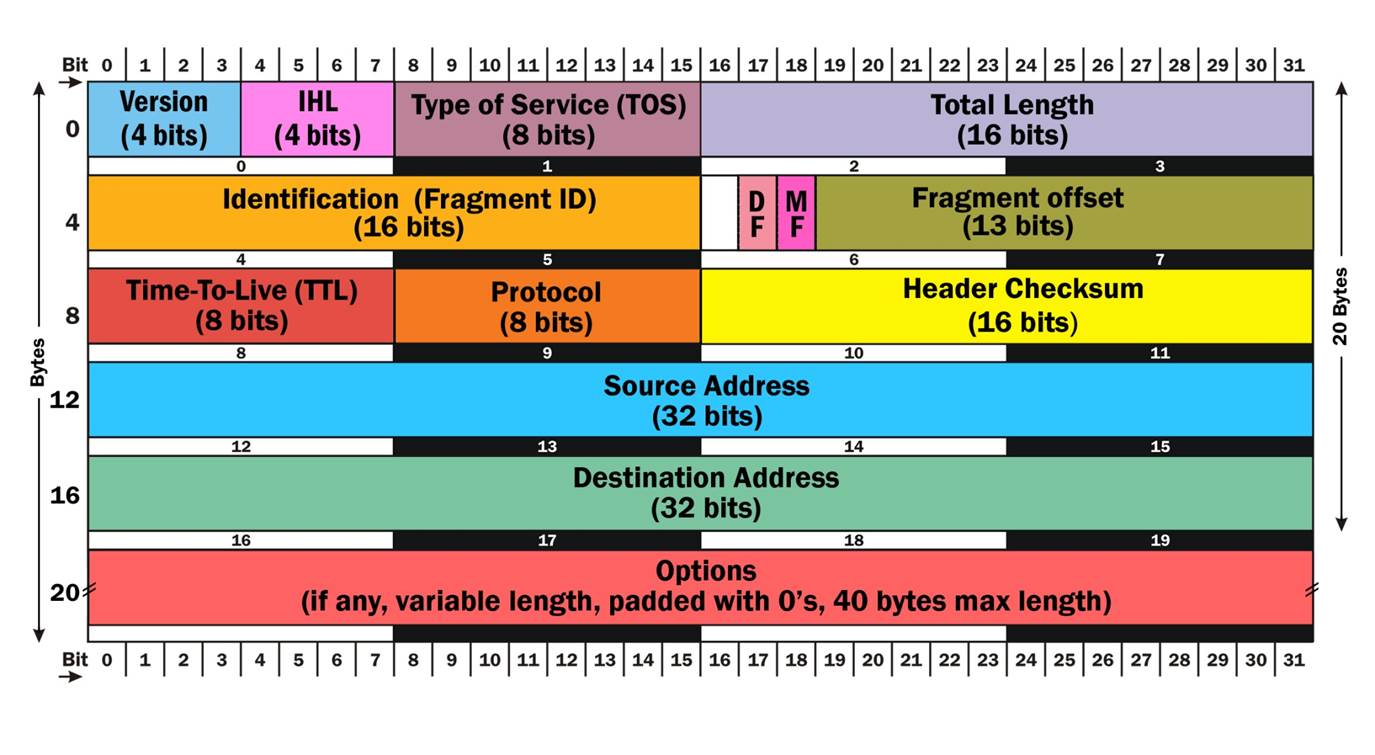

IP头部：

0                   1                   2                   3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|Version|  IHL  |Type of Service|          Total Length         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|         Identification        |Flags|      Fragment Offset    |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|  Time to Live |    Protocol   |         Header Checksum       |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                       Source Address                          |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                    Destination Address                        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                    Options                    |    Padding    | <-- optional
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                            DATA ...                           |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

我们只考虑IPv4协议

“一般”的IP头是20字节，但IP头有选项设置，不能直接从偏移21字节处读取数据。IP头有个长度字段可以知道头长度是否大于20字节。

+-+-+-+-+-+-+-+-+
|Version|  IHL  |
+-+-+-+-+-+-+-+-+

通常第一个字节的二进制值是：01000101，分成两个部分：

• 0100 = 4 表示IP版本

• 0101 = 5 表示IP头中大小为32 bit的块的个数，5 x 32 bits = 160 bits or 20 bytes

如果第一字节第二部分的值大于5，那么表示头有OPTION选项。

位操作

0100 0101 : 第一字节的二进制
0000 1111 : 与操作
<=========
0000 0101 : 结果

正确的过滤方法：
tcpdump  'ip[0] & 15 > 5'  #表示IP报文有OPTION
或者
tcpdump  'ip[0] & 0x0f > 5'

我用了16进制掩码：

That’s rather simple, if you want to:

• keep the last 4 bits intact, use 0xf (binary 00001111)

• keep the first 4 bits intact, use 0xf0 (binary 11110000)

当发送端的MTU大于到目的路径链路上的MTU时就会被分片，分片信息在IP头的第7和第8字节：

如果想知道数据报中是否有碎片, 可以抓取 IP 首部中的 Flags 字段, bit 0 必须为 0, bit 1 为 0 表示可能有碎片, bit 2 为 0 表示最后一个碎片. 所以如果我们可以使用规则匹配:

Bit 0: 保留，必须是0
Bit 1: (DF) 0 = 可能分片, 1 = 不分片
Bit 2: (MF) 0 = 最后的分片, 1 = 还有分片(非最好的切片)

Fragment Offset字段只有在分片的时候才使用（此时该bit上不为0）。

要抓带DF位标记的不分片的包，第七字节的值应该是：
01000000 = 64
tcpdump 'ip[6] = 64'

抓分片包

a：匹配MF，分片包

tcpdump  'ip[6] = 32'  ## 有碎片, 但不匹配最后的碎片

b：匹配分片和最后分片

tcpdump  '((ip[6:2] > 0) and (not ip[6] = 64))'  # 匹配最后的碎片

测试分片可以用下面命令：

ping -M want -s 3000 192.168.1.101

TTL 字段：

+-+-+-+-+-+-+-+-+
|  Time to Live |
+-+-+-+-+-+-+-+-+

TTL字段在第九字节，并且正好是完整的一个字节，TTL最大值是255，二进制为11111111。

可以来验证下，我们试着制定一个特需的ttl长度为 256

$ ping -M want -s 3000 -t 256 192.168.1.200
ping: ttl 256 out of range

示例：匹配小于ttl的数据报

在网关可以用下面的命令看看网络中谁在使用traceroute

tcpdump 'ip[8] < 5'  # 我们机器的网络访问在 5 跳以内

ip[2:2] 对应 IP 首部的 total length, 比如以下可以抓取大于 600 字节的数据报:

tcpdump -i eth1 'ip[2:2] > 600'

tcp报文的基本结构

0                   1                   2                   3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|          Source Port          |       Destination Port        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                        Sequence Number                        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                    Acknowledgment Number                      |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|  Data |       |C|E|U|A|P|R|S|F|                               |
| Offset|  Res. |W|C|R|C|S|S|Y|I|            Window             |
|       |       |R|E|G|K|H|T|N|N|                               |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|           Checksum            |         Urgent Pointer        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                    Options                    |    Padding    |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                             data                              |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

抓取源端口大于1024的TCP数据包

tcpdump 'tcp[0:2] > 1024'
or
tcpdump 'tcp src portrange 1025-65535'

TCP标记定义在TCP头的第14个字节

+-+-+-+-+-+-+-+-+
|C|E|U|A|P|R|S|F|
|W|C|R|C|S|S|Y|I|
|R|E|G|K|H|T|N|N|
+-+-+-+-+-+-+-+-+

在TCP 3次握手中，两个主机是如何交换数据

1、源端发送 SYN 2、目标端口应答 SYN,ACK 3、源端发送 ACK

• 只抓取SYN包，第十四字节是二进制的00000010，也就是十进制的2

tcpdump 'tcp[13] = 2'

• 抓取 SYN+ACK （00010010 or 18）

tcpdump 'tcp[13] = 18'

• 抓取SYN或者SYN-ACK

tcpdump 'tcp[13] & 2 = 2'

我们使用了掩码，它会返回任何事情，当ACK是二进制设置时候 让我们看看下面的例子（SYN-ACK)

00010010 : SYN-ACK packet
00000010 : mask (2 in decimal)
==========
00000010 : result (2 in decimal)

• 抓取PSH-ACK

tcpdump 'tcp[13] = 24'

• 抓所有包含FIN标记的包（FIN通常和ACK一起，表示幽会完了，回头见）

tcpdump 'tcp[13] & 1 = 1'

• 抓取RST

tcpdump 'tcp[13] & 4 = 4'

类似的：

要抓取 FIN 报文, 使用规则 ‘tcp[13] & 1 = 1’,

抓取 RST 复位报文, 使用规则 ‘tcp[13] & 4 = 4’,

tcpdump 提供了常用的字段偏移名字：

• icmptype (ICMP类型字段)
• icmpcode (ICMP符号字段)
• tcpflags (TCP标记字段)

ICMP类型值有：

icmp-echoreply, icmp-unreach, icmp-sourcequench, icmp-redirect, icmp-echo, icmp-routeradvert, icmp-routersolicit,
icmp-timxceed, icmp-paramprob, icmp-tstamp, icmp-tstampreply, icmp-ireq, icmp-ireqreply, icmp-maskreq, icmp-maskreply

TCP标记值：

tcp-fin, tcp-syn, tcp-rst, tcp-push, tcp-push, tcp-ack, tcp-urg

实际上有一个很简单的方法过滤 flags（man pcap-filter and look for tcpflags）

TCP标记值：tcp-fin, tcp-syn, tcp-rst, tcp-push, tcp-push, tcp-ack, tcp-urg

tcpdump 'tcp[tcpflags] == tcp-ack'

• 抓取所有的包，用TCP-SYN 或者 TCP-FIN 设置

tcpdump 'tcp[tcpflags] & (tcp-syn|tcp-fin) != 0

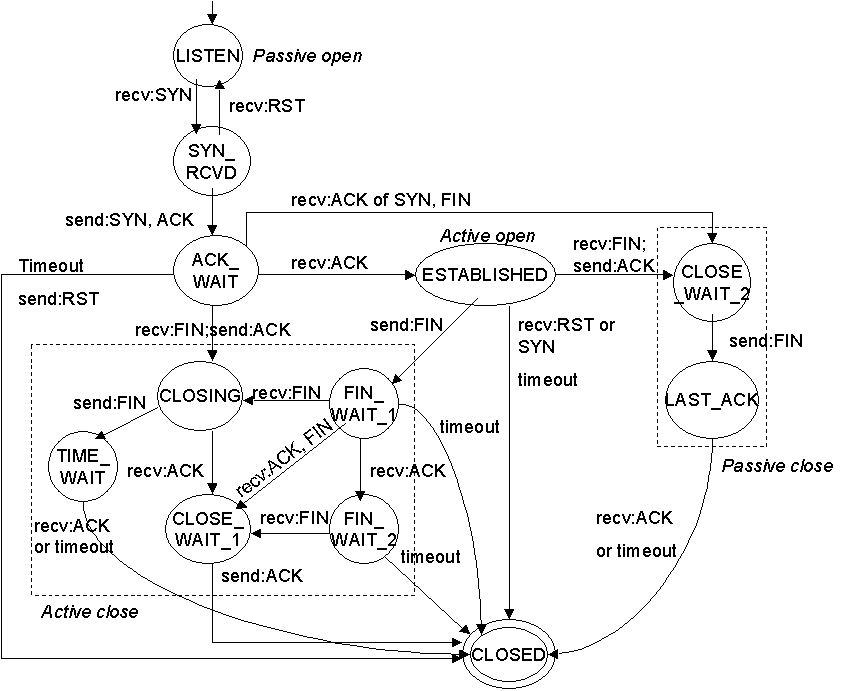

下图表示了TCP各状态转换的标记

0      7 8     15 16    23 24    31
+--------+--------+--------+--------+
|     Source      |   Destination   |
|      Port       |      Port       |
+--------+--------+--------+--------+
|                 |                 |
|     Length      |    Checksum     |
+--------+--------+--------+--------+
|                                   |
|              DATA ...             |
+-----------------------------------+

如果我们想要过滤，我们可以用下面的方法

tcpdump udp dst port 53

udp[0:2]    source port
udp[2:2]    destination port
udp[4:2]    datagram length
udp[6:2]    UDP checksum

更多规则可参考 http://www.packetlevel.ch/html/tcpdumpf.html

0                   1                   2                   3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|     Type      |     Code      |          Checksum             |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                             unused                            |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|      Internet Header + 64 bits of Original Data Datagram      |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

在ICMP报文中，我们经常过滤 type（1 byte）和code（1 byte）

下图是ICMP报文中 Type ，我们经常用到的几个值：

0    Echo Reply                [RFC792]   回显应答报文
3    Destination Unreachable   [RFC792]   目的不可达
4    Source Quench             [RFC792]   源冷却报文
5    Redirect                  [RFC792]   重定向报文
8    Echo                      [RFC792]   请求回显报文
11   Time Exceeded             [RFC792]   超时报文

如果我们要过滤报文 type = 4

tcpdump 'icmp[0] = 4'

如我我们仅仅是要找到ICMP的回显应答报文，同时ID是500。

# python -c 'print hex(500)'
0x1f4
# python -c 'print "0x{0:X}".format(500)'
0x1F4

tcpdump -i eth0 '(icmp[0] = 0) and (icmp[4:2] = 0x1f4)'
或
tcpdump -i eth0 '(icmp[0] = 0) and (icmp[4:2] = 500)'

虚机(172.31.2.16)执行ping命令：ping 172.31.3.211
抓包命令，红色为vxlan 内部IP，1为icmp协议

tcpdump -env -i data "ip[50+9:1]=1 and ((ip[50+12:1]=172 and ip[50+13:1]=31 and ip[50+14:1]=2 and ip[50+15:1]=16) and (ip[50+16:1]=172 and ip[50+17:1]=31 and ip[50+18:1]=3 and ip[50+19:1]=211) )"

tcpdump -env -i data "ip[50+9:1]=1"

ip[50+9:1]=1  表示overlay报文的内层报文的协议(Protocol)。有如下取值:
1	ICMPv4	Internet Control Message Protocol for IPv4 ([RFC 792](http://tools.ietf.org/html/rfc792))
2	IGMP	Internet Group Management Protocol (RFCs [1112](http://tools.ietf.org/html/rfc1112), [2236](http://tools.ietf.org/html/rfc2236) and [3376)](http://tools.ietf.org/html/rfc3376)
4	IPv4	IPv4 in IPv4 encapsulation, “IP in IP” tunneling ([RFC 2003)](http://tools.ietf.org/html/rfc2003)
6	TCP	Transmission Control Protocol ([RFC 793](http://tools.ietf.org/html/rfc793))
8	EGP	Exterior Gatgeway Protocol ([RFC 888](http://tools.ietf.org/html/rfc888))
17	UDP	User Datagram Protocol ([RFC 768](http://tools.ietf.org/html/rfc768))
41	IPv6	IPv6 tunneled over IPv4, “6in4” tunneling ([RFC 2473](http://tools.ietf.org/html/rfc2473))
47  GRE
50	IPSec	ESP Header ([RFC 2406](http://tools.ietf.org/html/rfc2406))
51	IPSec	AH Header ([RFC 2402](http://tools.ietf.org/html/rfc2402))
89	OSPF	Open Shortest Path First routing ([RFC 1583](http://tools.ietf.org/html/rfc1583))
112 VRRP
132	SCTP	Streams Control Transmission Protocol ([RFC 4960](http://tools.ietf.org/html/rfc4960))

其他取值可参考：https://www.iana.org/assignments/protocol-numbers/protocol-numbers.xhtml


(ip[50+12:1]=172 and ip[50+13:1]=31 and ip[50+14:1]=2 and ip[50+15:1]=16)  表示overlay报文的内层报文的源IP

(ip[50+16:1]=172 and ip[50+17:1]=31 and ip[50+18:1]=3 and ip[50+19:1]=211)  表示overlay报文的内层报文的目标IP




tcpdump -env -i data "ip[50+9:1]=1 and ( \
    ((ip[50+12:1]=172 and ip[50+13:1]=31 and ip[50+14:1]=2 and ip[50+15:1]=16) and (ip[50+16:1]=100 and ip[50+17:1]=111 and ip[50+18:1]=0 and ip[50+19:1]=75)) \
    or \
    ((ip[50+12:1]=100 and ip[50+13:1]=111 and ip[50+14:1]=0 and ip[50+15:1]=75) and (ip[50+16:1]=172 and ip[50+17:1]=31 and ip[50+18:1]=2 and ip[50+19:1]=16)) \
)"

上述十进制表示可以转换为十六进制：
tcpdump -env -i data "ip[50+9:1]=1 and ( \
    (ip[50+12:4]=0xAC1F0210 and ip[50+16:4]=0x646F004B) \
    or \
    (ip[50+12:4]=0x646F004B and ip[50+16:4]=0xAC1F0210) \
)"

补充：使用python将ip转换为十六进制数字
ip="172.31.2.16" ; python -c "print '0x{0[0]:02X}{0[1]:02X}{0[2]:02X}{0[3]:02X}'.format([int(i) for i in '${ip}'.split('.')])"



s_ip=$(python -c "print '0x{0[0]:02X}{0[1]:02X}{0[2]:02X}{0[3]:02X}'.format([int(i) for i in '172.31.2.16'.split('.')])")
d_ip=$(python -c "print '0x{0[0]:02X}{0[1]:02X}{0[2]:02X}{0[3]:02X}'.format([int(i) for i in '100.111.0.75'.split('.')])")
tcpdump -env -i data "ip[50+9:1]=1 and ( (ip[50+12:4]=${s_ip} and ip[50+16:4]=${d_ip}) \
    or \
    (ip[50+12:4]=${d_ip} and ip[50+16:4]=${s_ip}) \
)"

mac地址过滤vxlan：

                    ICMP           目的MAC后4byte    snat/sg        目的MAC        VM(tap-xx)
tcpdump -i data "ip[50+9:1]=1 and (ether[50+2:4] = 0x3e4dbf50 or ether[50+2:4] = 0x3e6502c9)"

1、0x3e4dbf50之所以写后4byte，是因为tcpdump指定值只能是报1，2，4字节。“tcpdump: data size must be 1, 2, or 4”，所以需要把6bytes的MAC地址拆分成2+4byte
2、openstack中ovs桥实现的vxlan隧道，br-tun桥会修改源mac地址，所以源mac不容易获取，但是目标mac地址一般是固定的。

我们将弄一个匹配任意包的过滤，这个包包括 “MAIL”。

你可以用网址 http://www.easycalculation.com/ascii-hex.php 把ASCII转化为 十六进制， 也可以用python来转化

$ python -c 'print "MAIL".encode("hex")'
4d41494c

所以 “MAIL” 的十六进制是：0x4d41494c，那么规则就是

tcpdump '((port 25) and (tcp[20:4] = 0x4d41494c))'

这是一个包的例子

# tshark -V -i eth0 '((port 25) and (tcp[20:4] = 0x4d41494c))'
Capturing on eth0
Frame 1 (92 bytes on wire, 92 bytes captured)
    Arrival Time: Sep 25, 2007 00:06:10.875424000
    [Time delta from previous packet: 0.000000000 seconds]
    [Time since reference or first frame: 0.000000000 seconds]
    Frame Number: 1
    Packet Length: 92 bytes
    Capture Length: 92 bytes
    [Frame is marked: False]
    [Protocols in frame: eth:ip:tcp:smtp]
Ethernet II, Src: Cisco_X (00:11:5c:X), Dst: 3Com_X (00:04:75:X)
    Destination: 3Com_X (00:04:75:X)
        Address: 3Com_X (00:04:75:X)
        .... ...0 .... .... .... .... = IG bit: Individual address (unicast)
        .... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
    Source: Cisco_X (00:11:5c:X)
        Address: Cisco_X (00:11:5c:X)
        .... ...0 .... .... .... .... = IG bit: Individual address (unicast)
        .... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
    Type: IP (0x0800)
Internet Protocol, Src: 62.163.X (62.163.X), Dst: 192.168.X (192.168.X)
    Version: 4
    Header length: 20 bytes
    Differentiated Services Field: 0x00 (DSCP 0x00: Default; ECN: 0x00)
        0000 00.. = Differentiated Services Codepoint: Default (0x00)
        .... ..0. = ECN-Capable Transport (ECT): 0
        .... ...0 = ECN-CE: 0
    Total Length: 78
    Identification: 0x4078 (16504)
    Flags: 0x04 (Don't Fragment)
        0... = Reserved bit: Not set
        .1.. = Don't fragment: Set
        ..0. = More fragments: Not set
    Fragment offset: 0
    Time to live: 118
    Protocol: TCP (0x06)
    Header checksum: 0x08cb [correct]
        [Good: True]
        [Bad : False]
    Source: 62.163.X (62.163.X)
    Destination: 192.168.X (192.168.XX)
Transmission Control Protocol, Src Port: 4760 (4760), Dst Port: smtp (25), Seq: 0, Ack: 0, Len: 38
    Source port: 4760 (4760)
    Destination port: smtp (25)
    Sequence number: 0    (relative sequence number)
    [Next sequence number: 38    (relative sequence number)]
    Acknowledgement number: 0    (relative ack number)
    Header length: 20 bytes
    Flags: 0x18 (PSH, ACK)
        0... .... = Congestion Window Reduced (CWR): Not set
        .0.. .... = ECN-Echo: Not set
        ..0. .... = Urgent: Not set
        ...1 .... = Acknowledgment: Set
        .... 1... = Push: Set
        .... .0.. = Reset: Not set
        .... ..0. = Syn: Not set
        .... ...0 = Fin: Not set
    Window size: 17375
    Checksum: 0x6320 [correct]
        [Good Checksum: True]
        [Bad Checksum: False]
Simple Mail Transfer Protocol
    Command: MAIL FROM:<wguthrie_at_mysickworld--dot--com>\r\n
        Command: MAIL
        Request parameter: FROM:<wguthrie_at_mysickworld--dot--com>

http请求开始格式：GET / HTTP/1.1\r\n (16 bytes counting the carriage return but not the backslashes !)

“GET ” 十六进制是 47455420

# python -c 'print "GET ".encode("hex")'
47455420

tcpdump 'tcp[32:4] = 0x47455420'

HTTP数据（从man tcpdump 看到的例子）

示例：打印所有源或目的端口是80, 网络层协议为IPv4, 并且含有数据,而不是SYN,FIN以及ACK-only等不含数据的数据包.(ipv6的版本的表达式可做练习)

tcpdump 'tcp port 80 and (((ip[2:2] - ((ip[0]&0xf)<<2)) - ((tcp[12]&0xf0)>>2)) != 0)'

分析：

          +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
ip[2:2] = |          Total Length         |
          +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

        +-+-+-+-+-+-+-+-+
ip[0] = |Version|  IHL  |
        +-+-+-+-+-+-+-+-+

            +-+-+-+-+-+-+-+-+
ip[0]&0xf = |# # # #|  IHL  | <-- that's right, we masked the version bits
            +-+-+-+-+-+-+-+-+     with 0xf or 00001111 in binary

          +-+-+-+-+
          |  Data |
tcp[12] = | Offset|
          |       |
          +-+-+-+-+

如果要抓取数据相关的报文, 比如 HTTP 的 “GET " 请求, 则需要在 TCP 首部中找到数据部分, 再匹配 ‘G’, ‘E’, ‘T’ 和 ’ ‘, 分别对应十六进制 0x47455420, ’tcp[12:1] & 0xf0 » 4’ 得到的结果是 1000, 对应 TCP 首部中的 Data offset 4bit 信息, 即可以得到 TCP 首部长度, 4位信息是表示 32 bit 的数目, 换成字节的话应该是 1000 « 2, 所以’tcp[12:1] & 0xf0) » 4’ 等同 TCP 报文中数据的起始位置, 最后要抓取 HTTP GET请求的规则应该是:

# tcpdump -i eth1 'port 80 and tcp[((tcp[12:1] & 0xf0) >> 4):4] = 0x47455420'

我们看看ssh server OpenSSH 常常应答一些内容，比如"SSH-2.0-OpenSSH_3.6.1p2”， 这第一个4 bytes (SSH-)的十六进制值是 0x5353482D

# python -c 'print "SSH-".encode("hex")'
5353482d

tcpdump 'tcp[(tcp[12]>>2):4] = 0x5353482D'

如果我们想要找到老版本的OpenSSH的任意链接，这时候OpenSSH服务器应答的内容：比如 “SSH-1.99..”

tcpdump '(tcp[(tcp[12]>>2):4] = 0x5353482D) and (tcp[((tcp[12]>>2)+4):2] = 0x312E)'

2: ens3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether ac:de:48:38:2b:5b brd ff:ff:ff:ff:ff:ff
    inet 10.110.68.31/24 brd 10.110.68.255 scope global ens3
       valid_lft forever preferred_lft forever
    inet6 fe80::aede:48ff:fe38:2b5b/64 scope link
       valid_lft forever preferred_lft forever

如果要抓取过滤源MAC地址为ac:de:48:38:2b:5b的帧：

tcpdump -i ens3 "ether[6:6] = 0xacde48382b5b"  #报错“tcpdump: data size must be 1, 2, or 4”，所以需要把6bytes的MAC地址拆分成4+2byte
修改为：
tcpdump -i data "ether[6:4] = 0xfa163e65 and ether[10:2] = 0x02c9"
或
tcpdump -i ens3 ether src ac:de:48:38:2b:5b

wireshark分析vxlan包：vxlan/gre包分析_西邮记的专栏-CSDN博客_gre包头大小

tcpdump man page : http://www.tcpdump.org/tcpdump_man.html

Conversions: http://easycalculation.com/hex-converter.php

Filtering HTTP requests: http://www.wireshark.org/tools/string-cf.html

Filtering data regardless of TCP options: http://www.wireshark.org/lists/wireshark-users/201003/msg00024.html

转自：https://blog.wains.be/2007/2007-10-01-tcpdump-advanced-filters/
